奧氏體不銹鋼焊接常見問題-焊接熱裂紋
焊接熱裂紋的出現

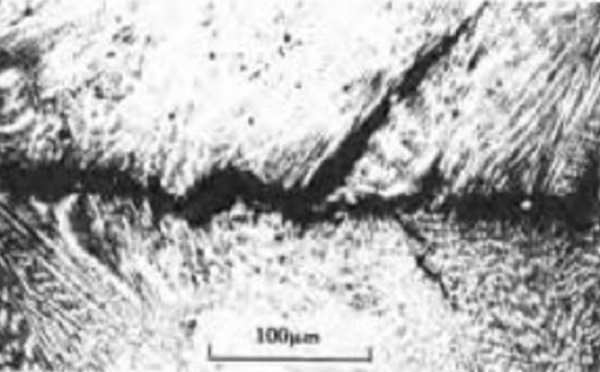

單相奧氏體不銹鋼焊接時，具有較高的熱裂紋敏感性，在焊縫及近縫區都有可能出現熱裂紋，最常見的是焊縫凝固裂紋，也可能在熱影響區（HAZ）或多層焊道間金屬出現液化裂紋。
焊接接頭產生熱裂紋的原因

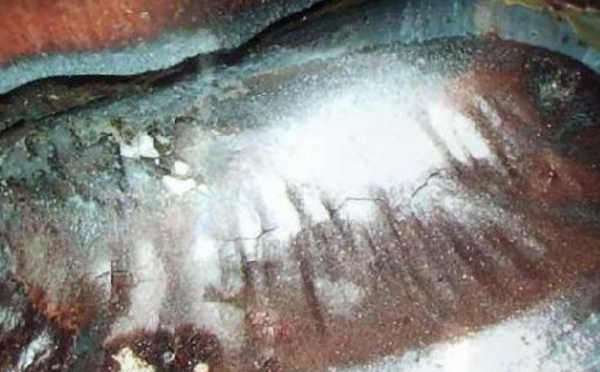

（不銹鋼焊接熱裂紋）奧氏體不銹鋼具有較大的熱裂紋敏感性，主要取決于其化學成分、組織與性能特點：
（1）化學成分。奧氏體不銹鋼中合金元素較多，尤其是含有一定數量的鎳，它易與硫、磷等雜質形成低熔點共晶，如Ni-S共晶熔點為645℃，Ni-P共晶元素為880℃，比Fe-S、Fe-P共晶的熔點更低，危害性也更大。其他一些元素如硅、硼、鈮等元素，也能形成有害的易熔晶間層，這些低熔點共晶會促使熱裂紋的產生。
（2）組織。奧氏體不銹鋼焊縫易形成方向性強的粗大柱狀晶組織，有利于有害雜質元素的偏析，從而促使形成連續的晶間液膜，增加了熱裂紋的敏感性。
（3）性能。從奧氏體不銹鋼的物理性能看，它具有熱導率小、線脹系數大的特點，因而，在焊接局部加熱和冷卻條件下，易產生較大的焊接殘余拉應力，進一步促進焊接熱裂紋的產生。
從上述三個方面看，熱裂紋是奧氏體不銹鋼焊接時比較容易產生的一種缺陷，特別是含鉻較高的奧氏體不銹鋼更容易產生。因此，奧氏體不銹鋼產生熱裂紋的傾向要比低碳鋼大得多。
防止奧氏體不銹鋼產生熱裂紋的主要措施

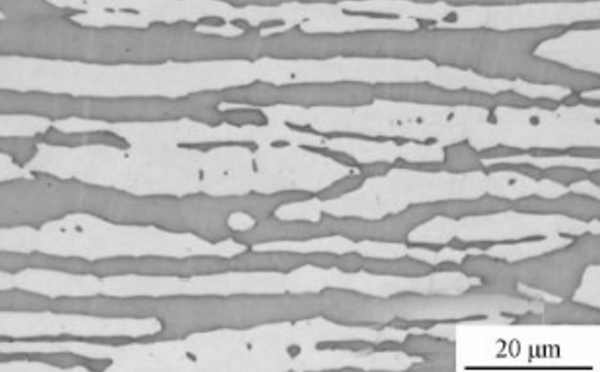

（奧氏體-鐵素體雙相組織）1、冶金措施
嚴格控制焊縫金屬中有害雜質元素的含量。鋼中鎳含量越高，越應該嚴格控制硫、磷、硼、硒等有害元素的含量。
調整焊縫化學成分。加入鐵素體元素，使焊縫金屬出現奧氏體-鐵素體雙相組織，能夠有效地防止焊縫熱裂紋的產生。如18-8鋼焊縫組織中有少量鐵素體（δ）相存在，則抗裂性能大大提高。
細化了晶粒，低熔點的雜質被鐵素體分散和隔開，避免了低熔點雜質呈連續網狀分布，從而阻礙熱裂紋擴展和延伸；δ相能溶解較多的硫、磷等微量元素，使其在晶界上的數量大為減少，從而提高焊縫抗熱裂紋的能力。常用鐵素體化的元素有鉻、鉬、釩等。
控制焊縫金屬中的鉻鎳比，對于18-8型不銹鋼來說，當焊接材料的鉻鎳比小于1.61時，就易產生熱裂紋；而鉻鎳比達到2.3-3.2時，就可以防止熱裂紋的產生。這一措施的實質也是保證有一定量的鐵素體存在。
在焊縫金屬中加入少量的鈰、鋯、鉭等微量元素，可以細化晶粒，也可以減少焊縫對熱裂紋的敏感性。
上述冶金因素主要是通過選擇焊接材料來達到調整焊縫化學成分的目的。目前我國生產的18-8型不銹鋼焊條的熔敷金屬，都能獲得奧氏體-鐵素體雙相組織。
2、工藝措施
焊接時應盡量減少熔池過熱，以防止形成粗大的柱狀晶。為此焊接時宜采用小熱輸入及小截面的焊道；多層焊時，道間溫度不宜過高，以避免焊縫過熱；焊接過程中焊條不允許擺動，采用窄焊縫的操作技術。
此外，液化裂紋主要出現在25-20型奧氏體不銹鋼的焊接接頭中。為防止液化裂紋的產生，除了嚴格限制母材中的雜質含量、控制母材的晶粒度以外，在工藝上應盡量采用高能量密度的焊接方法、小熱輸入和提高接頭的冷卻速度等措施，以減少母材的過熱和避免近縫區晶粒的粗化。
參考文獻：https://wenku.baidu.com/view/5f677631f111f18583d05ae1.html
相關咨訊
- 高級焊工焊接知識28個問答的解…
- 埋弧焊劑對鋼管焊接的技術要求
- 埋弧焊劑廠家帶你了解焊接工藝…
- 埋弧焊劑在焊接中最容易忽視的…
- 燒結焊劑在焊前預熱的主要作用
- 埋弧焊劑焊接工藝問題及解決措…
- 埋弧焊劑廠家：藥芯焊絲焊接操…
- 常見鐵基材料焊接難題的解決方…
- 埋弧焊劑在施焊中的工作原理及…
- 燒結焊劑廠家：埋弧焊的焊接工…
- 燒結焊劑廠家介紹79條焊接常識…
- 異種鋼材的焊接：不銹鋼與碳鋼
- 燒結焊劑廠家：解決焊接缺陷的…
- 燒結焊劑焊接材料在焊接低溫鋼…
- SJ101燒結焊劑焊接材料的優勢
- 埋弧焊劑在焊前預熱與焊后熱處…
- 燒結焊劑在焊接過程中出現粘電…
- 埋弧自動焊的選擇原則
- 燒結焊劑廠家帶你了解各類型焊…
- 燒結焊劑焊接材料選擇的基本原…
- 燒結焊劑在焊接過程中常遇到的…
- 焊接材料燒結焊劑SJ101和SJ301…
- 豫林廠家帶你普及燒結焊劑的小…
- 焊接設備熱處理的選擇條件
- 燒結焊劑SJ301焊劑如何與焊絲…
- 埋弧焊劑對鋼結構控制焊接變形…
- 燒結焊劑在鋼結構使用中需要注…
- 燒結焊劑提高焊接質量的方法
- 埋弧焊劑的主要成分及作用
- 帶你了解埋弧焊劑溫度的控制和…
- 埋弧焊劑對焊接工序質量的影響…
- 燒結焊劑存在的重要性
- 減少埋弧焊絲焊接飛濺的重要性
- 埋弧焊劑廠家：中國焊接材料行…
- 埋弧焊劑對汽車制造實現的高效…
- 埋弧焊劑的焊接注意事項
- 豫林埋弧焊劑廠家介紹：中國焊…
- 埋弧焊劑對焊接鋼管的知識講解
- 燒結焊劑新型的焊接材料生產廠…
- 埋弧焊劑廠家：預防和減少焊接…
- 埋弧焊劑對焊后熱處理的選擇
- 常見埋弧焊劑對焊管焊縫存在的…
- 如何選擇正確的不銹鋼焊接材料
- 埋弧焊焊劑焊接跑車速度對焊縫…
- 燒結焊劑與熔煉焊劑的比較
- 燒結焊劑與熔煉焊劑的區別
- 燒結焊劑在世界各地鋼材加工領…
- 埋弧焊鋼焊絲和焊劑在NB/T 470…
- 埋弧焊焊劑的一般要求
- 埋弧焊焊劑的作用
- 埋弧焊焊劑的種類和選擇
- 燒結焊劑的特點
- 埋弧焊焊劑的儲存方法有哪些
- 燒結焊劑的鋼結構焊接
- 分析燒結焊劑在焊接時與焊絲的…
- 燒結焊劑具有的特征你知道嗎？
- 熔煉焊劑廠家談談焊劑與焊絲的…
- 熔煉焊劑是怎么使用的？
- 熔煉焊劑廠家說說焊接缺陷及消…
- 埋弧焊焊劑制造商談談什么是助…
- 現在埋弧焊焊劑發展應用如此成…
- 熔煉焊劑廠家談談電焊放心操作…
- 燒結焊劑sj102焊接時還需考慮…
- 埋弧焊焊劑廠家：什么是埋弧焊…
- 影響燒結焊劑使用壽命的因素是…
- 我廠燒結焊劑的價格是多少？
- 你知道燒結焊劑有哪些缺點嗎？
- 埋弧焊焊劑廠家：對焊劑的分類…
- 熔煉焊劑廠家：焊劑的烘干保溫…
- 燒結焊劑與熔煉焊劑的成分含量…
- 燒結焊劑中的硅與硅鐵有哪些區…
- 燒結焊劑廠家談談焊錫絲的主要…
- 淺談燒結焊劑中硅鐵的屬性
- 燒結焊劑的消耗量大嗎？
- 埋弧焊焊劑廠家談談埋弧焊的小…
- 熔煉焊劑廠家談談焊接工藝評定…
- 常見的埋弧焊焊劑具體怎么分類…
- 熔煉焊劑在熔化后的狀態是什么…
- 熔煉焊劑廠家分析鋼結構焊接熱…
- 熔煉焊劑廠家：焊劑的兩類分別…
- 白云石原料對燒結焊劑有什么影…
- 燒結焊劑堿度值調節高嗎？
- 燒結焊劑廠家談談焊接的工作原…
- 埋弧焊用焊劑如何存放 ？
- 埋弧焊焊劑焊接電流對焊縫形狀…
- 使用燒結焊劑是一項促進高爐提…
- 燒結焊劑可滿足油氣管道鋼的焊…
- 燒結焊劑熔化的特性對焊接有影…
- 燒結焊劑廠家說說不銹鋼焊條使…
- 燒結焊劑在焊接時的優勢都有哪…
- 燒結焊劑堿度高冶金效果好
- 談談燒結焊劑在市場運用中的廣…
- 熔煉焊劑廠家講講我國鋼結構中…
- 燒結焊劑怎樣減少環境污染？
- 燒結焊劑廠家談談焊劑都怎么分…
- 燒結焊劑廠家分析影響助焊劑濺…
- 熔煉焊劑在建筑工程中的作用是…
- 熔煉焊劑怎樣使用在建筑工程行…
- 怎樣正確地儲存燒結焊劑?
- 燒結焊劑如何做到減少環境污染…
- 目前我國的燒結焊劑使用很廣泛
- 焊絲對埋弧焊焊劑工藝性能及質…
- 燒結焊劑焊接煙塵消除有什么措…
- 熔煉焊劑使用方法及特點是什么
- 燒結焊劑的工作條件和使用性能…
- 燒結焊劑焊接氣孔是怎么形成的
- 熔煉焊劑都是由哪些礦物質材料…
- 使用燒結焊劑需要考慮哪些因素
- 我們應如何使用熔煉焊劑
- 燒結焊劑在埋弧焊接中的優點缺…
- 燒結焊劑可用作我們哪些行業使…
- 燒結焊劑用量少有什么好處？
- 螢石對燒結焊劑有什么影響
- 我們一起了解燒結焊劑的優點
- 燒結焊劑使用過量產生廢渣的原…
- 熔煉焊劑和燒結焊劑的特征及組…
- 鉻不銹鋼焊條焊接的技術和方法
- 奧氏體不銹鋼的焊接要點
- G307馬氏體不銹鋼焊條E430-15…
- G302馬氏體不銹鋼焊條E430-16…
- G247 0Cr13Ni4Mo馬氏體不銹鋼…
- G217 馬氏體不銹鋼焊條E410-15…
- G202鈦鈣型馬氏體不銹鋼焊條E4…
- A507 低氫型奧氏體不銹鋼焊條E…
- A502鈦鈣型奧氏體不銹鋼焊條E1…
- A437MoCu低氫鈉型奧氏體不銹鋼…
- A437Mn低氫鈉型鉻鎳不銹鋼焊條
- A427 低氫鈉型鉻鎳不銹鋼Cr25N…
- A422 Cr25Ni18Mn8鉻鎳不銹鋼焊…
- A412鈦鈣型奧氏體不銹鋼焊條E3…
- A407低氫型奧氏體不銹鋼焊條E3…
- A402鈦鈣型純奧氏體不銹鋼焊條…
- A312SL 不銹鋼型滲鋁鋼焊條E30…
- A312鈦鈣型鉻鎳不銹鋼焊條E309…
- A307低氫鈉型鉻鎳不銹鋼焊條E3…
- A302 鈦鈣型鉻鎳不銹鋼焊條E30…
- A237超低碳低氫型有釩不銹鋼焊…
- A232低碳不銹鋼鈦鈣型焊條E318…
- A212含鈮鈦鈣型超低碳不銹鋼焊…
- A207低氫鈉型超低碳不銹鋼焊條…
- A202低碳不銹鋼鈦鈣型焊條E316…
- A172奧氏體鈦鈣型不銹鋼焊條E3…
- A147低氫鈉型鉻鎳不銹鋼焊條Cr…
- A146 鉻鎳不銹鋼焊條Cr20Ni10M…
- A137低碳含鈮不銹鋼焊條E347-1…
- A132低碳含鈮不銹鋼焊條Cr19Ni…
- A107低碳低氫鈉型不銹鋼焊條E3…
- A102低碳鈦鈣型不銹鋼焊條E308…
- A082鈦酸型超低碳不銹鋼焊條，…
- A062 鈦鈣型超低碳不銹鋼焊條E…
- A052超低碳不銹鋼焊條Cr18Ni24…
- A042超低碳不銹鋼鈦鈣型焊條E3…
- A042Si超低碳不銹鋼焊條AVESTA…
- A042Mn鈦鈣型超低碳不銹鋼焊條
- 超低碳不銹鋼焊條A032 E317 Mo…
- 奧氏體不銹鋼薄板焊接的變形問…
- 奧氏體不銹鋼焊接常見問題-應…
- 奧氏體不銹鋼焊接常見問題-刀…
- 奧氏體不銹鋼焊接常見問題-晶…
- 奧氏體不銹鋼焊接常見問題-焊…
- 奧氏體不銹鋼焊接工藝要點
- 奧氏體不銹鋼焊接材料選擇
- 奧氏體不銹鋼焊接方法選擇
- 不銹鋼焊接焊前準備
- A022Si鈦鈣型超低碳不銹鋼焊條
- A022L鈦鈣型超低碳不銹鋼焊條
- A012Si超低碳不銹鋼焊條介紹（…
- A002Nb不銹鋼焊條鈦鈣型藥皮超…
- A002A超低碳不銹鋼焊條(E308L-…
- A002超低碳不銹鋼焊條(E308L-1…
- 氣體保護電弧焊鋼絲和填充絲在…
- 鋼焊條在NB/T 47018.2-2017《…
- SJ305焊劑帶極埋弧堆焊燒結焊…
- SJ304焊劑帶極埋弧堆焊燒結焊…
- SJ303焊劑帶極埋弧堆焊燒結焊…
- SJ302焊劑燒結中性硅鈣型焊劑…
- H08SHA抗氫鋼用埋弧焊絲介紹
- 電渣焊焊劑的特殊要求
- 燒結焊劑必須烘干嗎
產品列表
- 燒結焊劑
- 燒結焊劑SJ101
- 燒結焊劑SJ101G
- 燒結焊劑SJ101Q
- 燒結焊劑SJ102
- 燒結焊劑SJ301
- 燒結焊劑SJ301A
- 燒結焊劑SJ501
- 燒結焊劑SJ601
- 燒結焊劑SJ601A
- 熔煉焊劑
- 熔煉焊劑HJ431
- 熔煉焊劑HJ350
- 熔煉焊劑HJ260
- 熔煉焊劑HJ131
- 熔煉焊劑HJ107
- 埋弧焊焊絲
- 埋弧焊用焊絲
- H08A碳鋼低錳埋弧焊絲
- H08E低錳低硅型焊絲
- H08MnA(EM12K)碳鋼中錳埋弧焊絲
- H10Mn2碳鋼高錳埋弧焊絲
- H10MnSi碳鋼中錳高硅埋弧焊絲
- H08Mn2SiA碳鋼高錳高硅埋弧焊絲
- H08MnMoA低合金高強鋼埋弧焊絲
- H08Mn2MoA低合金高強鋼埋弧焊絲
- ER308不銹鋼埋弧焊絲
- ER308L不銹鋼埋弧焊絲
- ER308H不銹鋼埋弧焊絲
- ER316L不銹鋼埋弧焊絲
- ER309L不銹鋼埋弧焊絲
- 氣體保護焊絲
- ER49-1碳鋼氣保焊絲
- ER50-3(ER70S-3)碳鋼TIG氬弧焊絲
- ER50-6(ER70S-6)碳鋼TIG氬弧焊絲
- ER50-G(ER70S-G)TIG氬弧焊絲
- E501T-1(E71T-1C)CO2氣保焊絲
- 焊條
- J421高鈦鉀型碳鋼焊條
- J422鈦鈣型碳鋼焊條
- J502鈦鈣型碳鋼焊條
- J506Fe碳鋼焊條
- J507DR低氫鉀型藥皮底層打底焊條 (E5015-G)
- J907Cr低合金高強鋼焊條（E9015-G）
- J107Cr低合金高強鋼焊條（E10015－G）
- J107低合金高強鋼焊條（E10015-G）
- J857CrNi低合金高強鋼焊條（ E8515-G）
- J857Cr低合金高強鋼焊條（E8515-G）
- J857低氫鈉低合金高強鋼焊條(E8515-G)
- J707RH 高韌性超低氫焊條焊條（E7015-G）
- J707 低合金高強鋼焊條（E7015-D2）
- J607RH高韌性超低氫鈉型藥皮的焊條（E6015-G）
- J607Ni低氫鈉型低合金高強鋼焊條（E6015-G）
- J507RH低氫鈉型高韌性超低氫低合金鋼焊條（E5015-G）
- ND耐硫酸露點腐蝕鋼焊條09CrCuSb焊條
- J506CrNiCu低氫鉀型低合金鋼焊條
- J507CrNi低氫鈉型低合金鋼焊條（E5015-G）
- J506D低氫鉀型藥皮底層打底焊條
- J507SHA低氫鈉型超低硫、磷抗氫鋼焊條（E5015）
- J507SH低氫鈉型藥皮抗氫鋼焊條（E5015）
- J427SHA低氫鈉型抗氫鋼焊條（E4315）
- J427SH低氫鈉型抗氫鋼焊條（E4315）
- 堆焊焊條
- D317鉻鎢釩鉬沖模堆焊焊條（EDRCrMoWV-A3-15）
- D317A鎢鉻鉬釩冷焊高耐磨堆焊焊條
- D307低氫鈉堆焊焊條(EDD-D15)
- D276、D277低氫型高鉻錳鋼耐氣蝕堆焊焊條（EDCrMn-B-15、EDCrMn-B-15）
- D266低氫鉀高錳鋼堆焊焊條（EDMn-B-16焊條）
- D256 低氫鉀高錳鋼堆焊焊條（EDMn-A-16）
- D237低氫鈉鉻鉬釩型堆焊焊條（EDPCrMoV-A1-15）
- D227低氫鈉鉻鉬釩堆焊焊條（EDPCrMoV-A2-15）
- D212鈦鈣鉻鉬堆焊焊條（EDPCrMo-A4-03）
- D207低氫鈉鉻錳硅型堆焊焊條（EDPCrMnSi-A1-15）
- D172 EDPCrMo-A3-03鈦鈣鉻鉬堆焊焊條
- D167 EDPMn6-15低氫鈉錳硅堆焊焊條
- D146低氫鉀錳型堆焊 EDPMn4-16焊條
- D132 EDPCrMo-A2-03鈦鈣鉻鉬堆焊焊條
- D127低氫鈉錳型堆焊焊條
- D112 EDPCrMo-A1-03鈦鈣鉻鉬型堆焊焊條
- D107 EDPMn2-15低氫鈉錳型堆焊焊條
- D102 EDPMn2-03鈦鈣錳型堆焊焊條
- D047硬面堆焊焊條
- D036硬面堆焊焊條
- D027硬面堆焊焊條
- D017耐磨堆焊補焊焊條
- 鑄鐵焊條
- Z248鑄鐵焊條(EZC)
- Z508鎳銅合金鑄鐵焊條（EZNiCu-1）
- Z408鎳鐵合金鑄鐵焊條（EZNiFe-1）
- Z308純鎳鑄鐵焊條(EZNi-1)
- 不銹鋼焊條
- A902奧氏體不銹鋼焊條（E320-16 ES320-16）
- A802鉻鎳不銹鋼焊條（Cr18Ni18Mo4Cu2）
- A607奧氏體耐熱不銹鋼焊條（E330MoMnWNb-15）
- A502/A507奧氏體不銹鋼焊條（E16-25MoN）
- A412奧氏體不銹鋼焊條（E310Mo ES310Mo）
- A402/A407奧氏體不銹鋼焊條（E310 ES310）
- A312鉻鎳不銹鋼焊條（E309Mo）
- A302/A307鉻鎳不銹鋼焊條(E309)
- A232/A237低碳不銹鋼焊條（E318V）
- A212 超低碳不銹鋼焊條（E318）
- A202/A207低碳不銹鋼焊條 （E316）
- A132/A137低碳不銹鋼焊條 （E347）
- A112/A117鉻鎳不銹鋼焊條
- A102/A107低碳不銹鋼焊條( E308L)
- A082超低碳不銹鋼焊條
- A072鈦鈣型超低碳不銹鋼焊條00Cr25Ni20Nb焊條
- A062鈦鈣型超低碳不銹鋼焊條(E309L)Cr23Ni13焊條
- A052超低碳不銹鋼焊條Cr18Ni24Mo5焊條
- A042超低碳不銹鋼鈦鈣型焊條（E309MoL）
- A032超低碳不銹鋼焊條（E317MoCuL）
- A022超低碳不銹鋼焊條（E316L）
- A002超低碳不銹鋼焊條(E308L)
- G357馬氏體不銹鋼焊條
- G307馬氏體不銹鋼焊條E430焊條
- G247馬氏體不銹鋼焊條（0Cr13Ni4Mo）
- G232 E410NiMo馬氏體不銹鋼焊條
- G202/G207 E410馬氏體不銹鋼焊條
- AF2209 雙相不銹鋼焊條（E2209）
- 耐熱鋼與低溫鋼焊條
- W807低溫鋼焊條（E5015-G）
- W107低溫鋼焊條（E5015-G）
- W907Ni 低溫鋼焊條（E5515-C2）
- W707Ni低氫鈉型藥皮含Ni低溫鋼焊條（E5515-H5P）
- W607低氫鈉型藥皮的低溫鋼焊條（E5015-GP）
- R807鉬和鉻鉬耐熱鋼焊條（ E11MoVNi）
- R717低氫鈉型耐熱鋼焊條
- R707鉬和鉻鉬耐熱鋼焊條（E6215-9C1M）
- R507鉬和鉻鉬耐熱鋼焊條（E5MoV-15）
- R407L鉬和鉻鉬耐熱鋼焊條（E6015-B3L）
- R407鉬和鉻鉬耐熱鋼焊條（E6015-B3）
- R327鉬和鉻鉬耐熱鋼焊條（E5115-B2-VW）
- R317鉬和鉻鉬耐熱鋼焊條（E5515-B2-V）
- R307C 鉬和鉻鉬耐熱鋼焊條（E5515-B2）
- R307L鉬和鉻鉬耐熱鋼焊條（E5515-B2L）
- R307 鉬和鉻鉬耐熱鋼焊條（E5515-B2）
- R207 鉬和鉻鉬耐熱鋼焊條（E5515-B1）
- R107 鉬和鉻鉬耐熱鋼焊條（E5015-A1）
聯系我們
地址: 河南省鞏義市大峪溝鎮王河村 郵編 451271
電話: 15803894666
電話: 0371-64057355
傳真: 0371-64054446
郵箱: sales@yulinhancai.com
網站:
www.ranyatavi.com
www.ylflux.com
