欧美日本二区_亚洲视频axxx_亚洲精品日韩一_啊啊啊久久久

不銹鋼焊接中可能會出現的問題及解決



         1.什么是不銹鋼和不銹耐酸鋼？




　　答：金屬材料中主加元素“鉻”含量（還需加入鎳、鉬等其它元素）
能使鋼處于鈍化狀態、具有不銹特性的鋼叫不銹鋼。耐酸鋼則是指在酸、堿、鹽等強腐蝕介質中耐蝕的鋼。


　　2.奧氏體不銹鋼焊接材料有哪些？常用的牌號有哪些？



　　答：奧氏體不銹鋼應用最廣泛，品種也最多。如：
　　〈1〉18—8系列：0Cr19Ni9 (304) 0Cr18Ni8（308）
　　〈2〉18—12系列：00Cr18Ni12Mo2Ti (316L)
　　〈3〉25—13系列：0Cr25Ni13（309）
　　〈4〉25—20系列：0Cr25Ni20 等


         3.焊接不銹鋼有哪些工藝難度？



　　答：主要工藝難度有：
         〈1〉不銹鋼材料熱敏感性較強，在450--850℃溫區內停留時間稍長，焊縫及熱影響區耐腐蝕性能嚴重下降。
         〈2〉容易發生熱裂紋。
         〈3〉保護不良，高溫氧化嚴重。
         〈4〉線膨脹系數大，產生較大的焊接變形。


         4.焊接奧氏體不銹鋼時有哪些有效的工藝措施？


　　

答：一般工藝措施有：
         〈1〉要依據母材的化學成分，嚴格選擇焊接材料。
         〈2〉小電流.，快速焊接；小線能量，減少熱輸入。
         〈3〉細直徑焊絲、焊條，不擺動，多層多道焊。
         〈4〉焊縫及熱影響區強制冷卻，減少450-850℃停留時間。
         〈5〉TIG焊縫背面氬氣保護。
         〈6〉與腐蝕介質接觸的焊縫最后焊接。
         〈7〉焊縫及熱影響區鈍化處理。


         5.為什么奧氏體不銹鋼和碳鋼、低合金鋼焊接（異種鋼焊接）要選用25—13系列的焊絲及焊條？



　　答：焊接奧氏體不銹鋼和碳鋼、低合金鋼相連的異種鋼焊接接頭，焊縫熔敷金屬必須采用25—13系列的焊絲（309、309L）及焊條（奧312、奧307等）。如采用其它不銹鋼焊材，在碳鋼、低合金鋼一側熔合線上會產生馬氏體組織和冷裂紋。


         6.為什么實心不銹鋼焊絲要用98%Ar+2%O2的保護氣體？



　　答：實心不銹鋼焊絲MIG焊接時，如果采用純氬氣體保護，熔池表面張力大，焊縫成型不良，呈“駝背”焊縫形狀。加1—2%的氧氣，降低熔池表面張力，焊縫成型平整美觀。

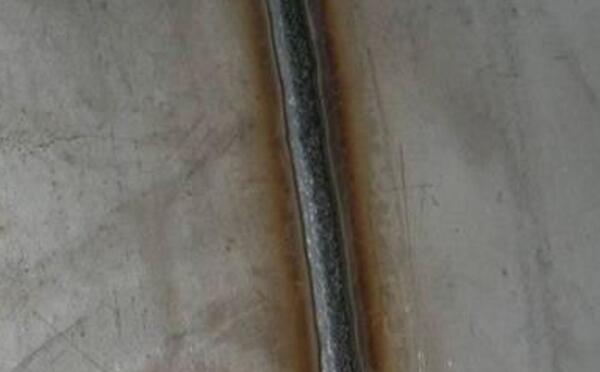

         7.為什么用實心不銹鋼焊絲MIG焊接，焊縫表面發黑？



　　答：實心不銹鋼焊絲MIG焊接速度較快（30—60cm/min），保護氣體噴嘴已經運行到前端熔池區，焊縫還在紅熱高溫狀態，被空氣氧化，表面生成氧化物，焊縫發黑。用酸洗鈍化方法能夠去除黑皮，恢復不銹鋼原始表面顏色。


         8.實心不銹鋼焊絲焊接中怎么樣才能實現射流過渡，無飛濺焊接？


　　答：實心不銹鋼焊絲MIG焊接時，φ1.2焊絲，當電流I≥260—280A，才能實現射流過渡；小于此值熔滴為短路過渡，飛濺較大，一般不能使用。只有使用帶脈沖的MIG電源，脈沖電流大于300A，才能實現80—260A焊接電流下的脈沖射滴過渡，無飛濺焊接。


         9.為什么藥芯不銹鋼焊絲用CO2氣體保護？不用帶脈沖的電源？


　　答：目前常用的藥芯不銹鋼焊絲（如308、309等），焊絲內的焊藥配方是按CO₂氣體保護下產生焊接化學冶金反應而研制的，所以不能用于MAG或MIG焊接；不能用帶脈沖的弧焊電源。


參考文獻：http://www.docin.com/p-44737020.html
